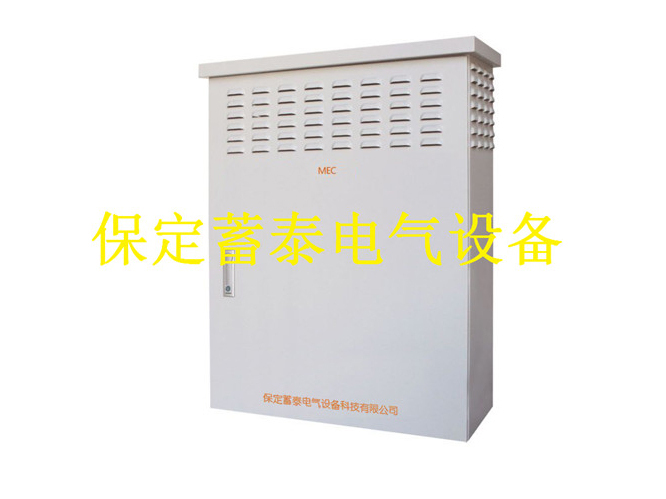

一、 MEC产品介绍
MEC电能质量综合优化装置已通过国家电控配电设备质量监督检验中心检测，具有快速动态无功补偿功能，在极短时间内完成从额定容性无功到额定感性无功功率的相互转换，可以胜任对冲击性负荷的补偿，不会出现过补或欠补等问题，且滤除各相高次谐波，并能有效抑制三相不平衡，可靠性和稳定性优越，适用于各种工况，是传统无功补偿设备所不能企及的。
XTKJ-MEC 低压XTKJ系列电气结构
二、 MEC工作原理
MEC通过检测电网电流的超前或滞后电压的状态来判断电网处于感性或容性，发出与电网同频率并相反的无功电流与之抵消，即当电网处于感性时，发出容性电流，当电网处于容性时，发出感性无功，从而达到补偿无功的目的。
（1）负载呈感性，MEC补偿效果图
感性补偿效果图
当电网处于感性时，补偿装置MEC发出容性电流，来抵消与之相反的无功。
（2）负载呈容性，MEC补偿效果图
容性补偿效果图
当电网处于容性时，补偿装置MEC发出感性无功，从而达到补偿无功的目的。
（3） 谐波滤除原理
MEC通过检测电网电流中整体谐波电流，发出与谐波电流相反的电流，从而达到滤除谐波的目的。
滤波效果图
MEC通过监测电路中的谐波，产生一个与该谐波大小一样且方向相反的谐波与之抵消，达到消除谐波的目的。
（4）三相（电流）不平衡原理
MEC会通过外接电流互感器（CT）实时检测系统电流，然后将CT采集到的电流信息发给内部控制器进行处理，经过控制器分析发现系统电流的不平衡状态，同时计算出三相电流达到平衡状态所需转换的电流值。
三、设备优点
MEC采样电流CT即可以网侧，也可以负载侧，可以在触摸屏上根据实际现场情况需要选择。
工作模式有以下功能选择：
1、 全部补偿无功
2、 全部补偿谐波
3、 全部补偿不平衡
4、 优先补偿无功，剩余容量补偿谐波，无功+谐波
5、 优先补偿谐波，剩余容量补偿无功，谐波+无功
6、 优先补偿不平衡，剩余容量补偿无功，不平衡+无功
7、 优先补偿无功，剩余容量补偿不平衡，无功+不平衡
8、 优先补偿不平衡，剩余容量补偿无功及谐波，不平衡+无功+谐波
9、 还可以根据客户需求进行新功能的添加
