1 概述产品特点

1.1 适用范围

   本控制器为三相交流无触点开关的可控硅触发控制器。适用于各种三相交流无触点开关电路,特别适合并联补偿电容器的三相交流无触点开关装置。

1.2 产品特点

·高可靠的可控硅电压过零触发，三相同步控制，脉冲变压器输出，触发功率大。

·有自同步功能，免去传统可控硅电路认定同步和相序的麻烦，使用与调试方便。

·一体化结构，接线简单，互换性好。

·工作可靠,有非常强的抗干扰能力，适用性强。

2 参数

2.1 触发输出：六路宽脉冲列触发，脉冲变压器输出。

   触发电流峰值≥800mA

   触发电压峰值≥6V

   可触发 ≤5000A可控硅（晶闸管）

2.2 输入控制信号：A、B、C三路同时控制，直流控制电压输入5-24V(电流1mA)或继电器接点输入等开关控制。

2.3 适用电压: 三相AC

                  400VAC   690VAC  1500VAC

2.4 使用环境：环境温度 -25—+40℃

         相对湿度≤85%

         无导电尘埃和腐蚀性气体

2.5 工作电源：220V±10% 50Hz

2.6 消耗功率：≤10W

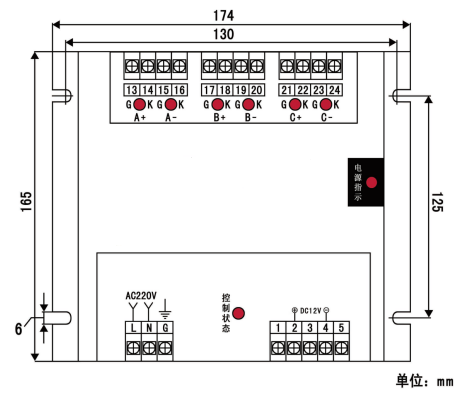

2.7 外形尺寸：174×165×60mm 详见附图1

2.8 重  量：1.2Kg

3 工作原理

本控制器发出触发脉冲必须同时具备两个条件，分别是：控制输入有效和可控硅两端电压为零，两个条件缺其中任何一个都不能输出触发脉冲。控制信号有效的首个周波检测过零，过零条件满足即输出触发脉冲，在以后的控制信号有效的时间段内不再检测，而是持续输出触发脉冲。

   本控制器L＃、N＃端子连接220V工作电源，1＃端子输出+15V，为外接控制提供电源；2＃端子；是控制输入端子，高电平有效，可以是+24VDC或+12VDC；5＃端子是公共端子。3＃为外接控制电源24V的负极。4＃为外接控制电源12V的负极。

13＃－24＃是触发脉冲输出端子，标记Ｇ的端子为“＋”；标记Ｋ的端子为“－” 。

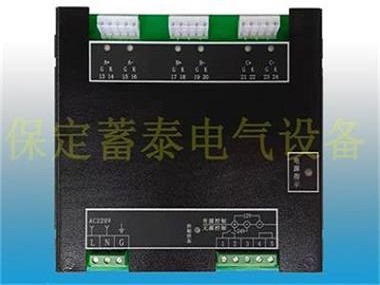

   控制器的面板上有六路脉冲输出指示灯、电源指示灯、控制指示灯。六路脉冲指示灯与触发脉冲输出同步指示，脉冲输出时脉冲指示灯与控制指示亮；上电工作时电源指示灯亮。

4 结构特征和安装

本控制器为单板结构并配有半封闭式机壳，内部装有电源变压器和脉冲变压器，接线端子分装在两端，面板上有指示工作状态的指示灯。本控制器可垂直或水平安装在电控柜内。

5 使用方法

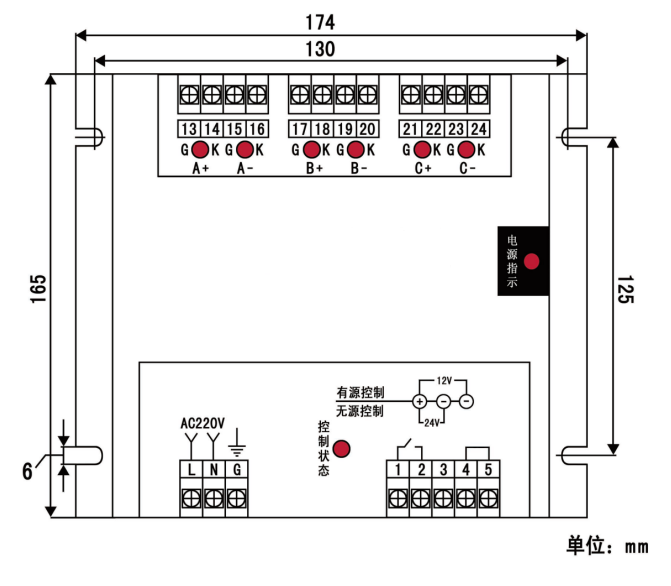

5.1 接线：参照接线表和附图3接线。

  如果采用开关控制，1＃、2＃之间加开关，并将4＃、5＃短路。

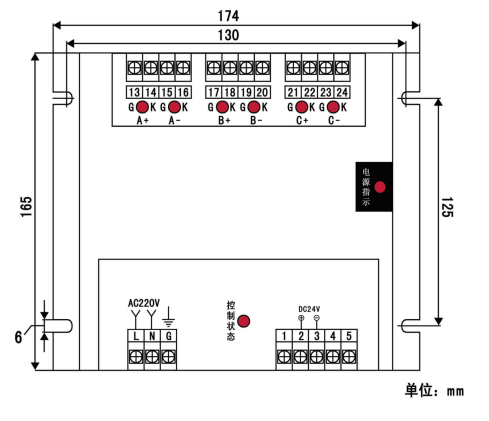

  如果采用外部DC24V高电平信号控制，2＃接DC24V正极，3＃接DC24V负极。

  如果采用外部DC12V高电平信号控制，2＃接DC12V正极，4＃接DC12V负极。

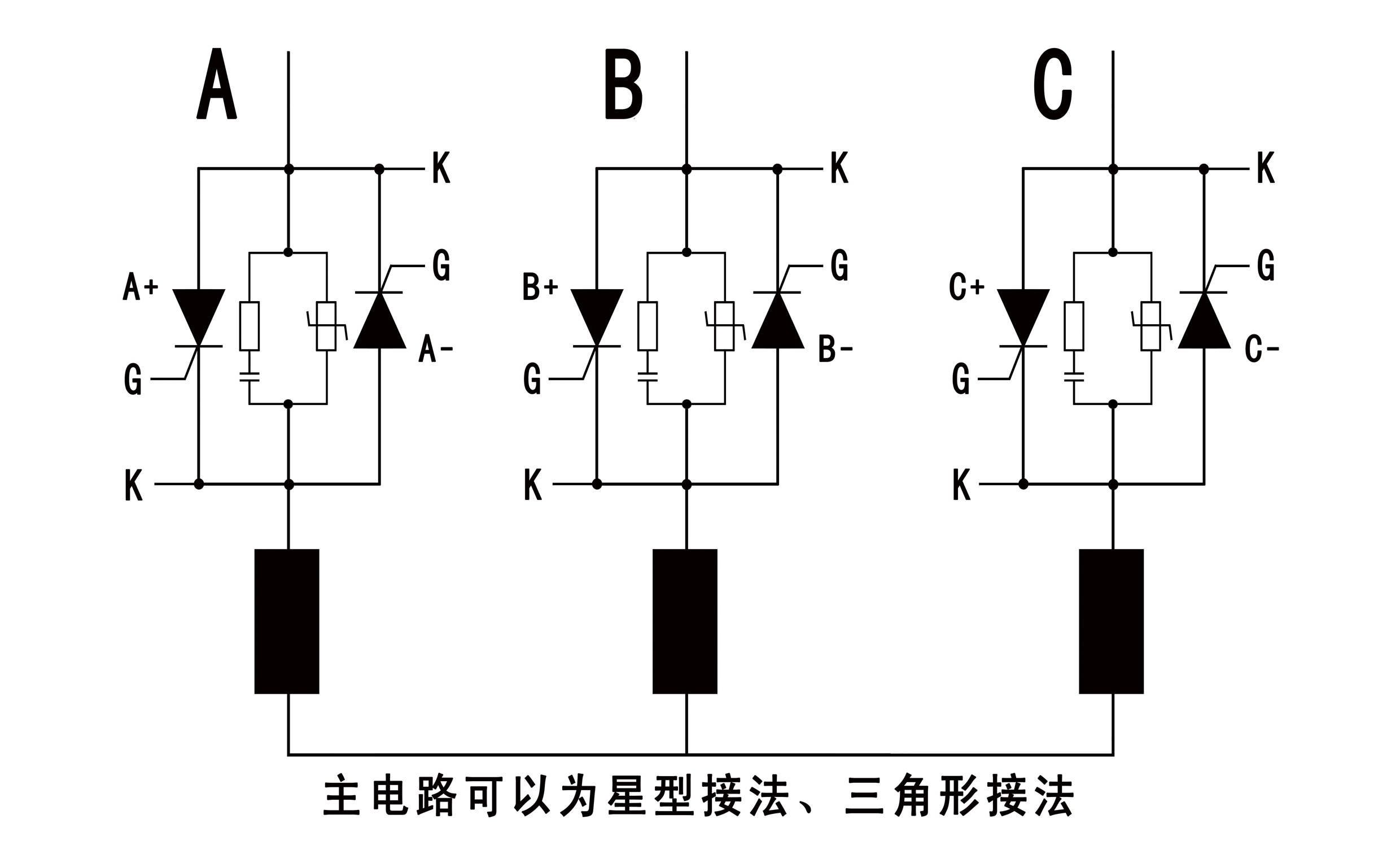

  13＃-24＃分别接各臂可控硅的G、K极，注意：控制器A＋的G、K对应主电路A+臂可控硅的G、K，以此类推，不能接错。

  为防止干扰，给定控制线、交流电源线分别走线，并尽可能短捷。如果不便分开走线,则给定控制线使用绞合屏蔽线。
