一、APF产品介绍

 广泛使用的负载大部分为非线性负载，如整流器、变频器、UPS、电梯、空调、节能灯、复印机、家用电器等。这些非线性负载会产生大量谐波电流并注入电网中，使电压波形产生畸变，对电网和所有后端用户产生严重的危害。另外，冲击性、波动性负载，比如：电弧炉、焊接设备等，在运行中不仅会产生大量的高次谐波，而且造成电压波动、闪变和三相不平衡等电能质量问题，严重影响了电能的使用效率。

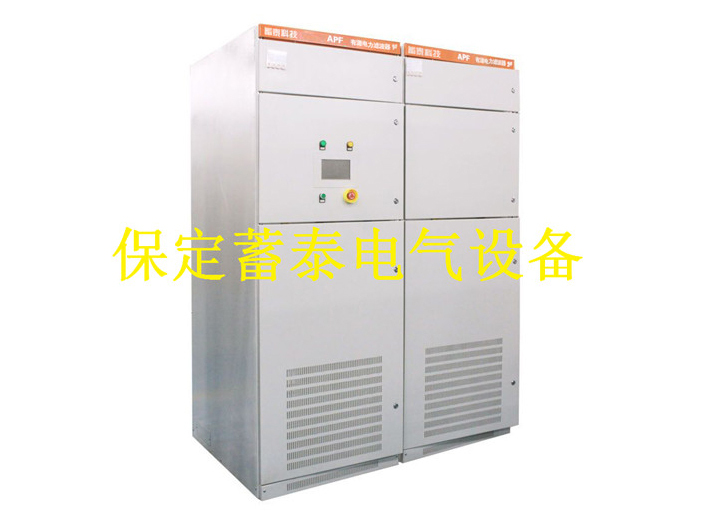

我公司的XTKJ系列有源电力滤波器，包含了400V和690V两种常用工业电压等级，三相三线和三相四线两种线制，容量从30A到1500A不等，具有响应速度快、滤波能力强、安装灵活、方便扩展的特点，可以满足不同用户的需求。另外，有源电力滤波器具备很强扩展能力，不同容量的滤波器相互扩展，使得用户可制定更加灵活的谐波治理方案。

二、APF原理

    （1）电气结构

简单地说，有源滤波器APF的基本原理就是将自换相桥式电路通过电抗器并联在电网上，适当调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的谐波电流，实现有源滤波的目的。

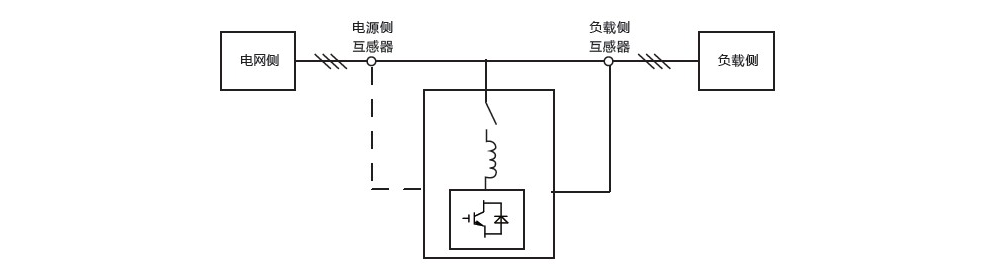

XTKJ-APF  XTKJ系列电气结构

（2） 有源滤波原理

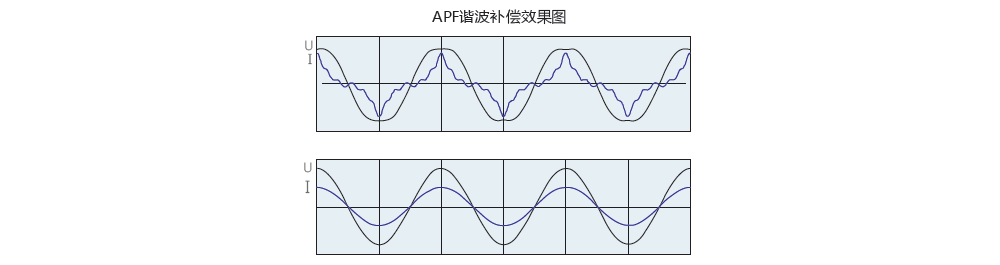

装置通过检测电网电流中整体谐波电流，发出与谐波电流相反的电流，从而达到滤除谐波的目的。

三、产品特点

◆可动态实时滤除2-50次谐波，有效滤除率可达95%

◆可针对性地同时滤除多次谐波电流

◆全响应时间小于5ms

◆治理闪变和电压波动

◆独特纹波自消除技术，纹波小

◆多功能多模式运行方式

◆稳定可靠性高

◆设计寿命20年

◆模块化设计，便于安装维护
