一、SVG产品介绍

简单地说，SVG就是将自换相的桥式电路通过电抗器并联在电网上，适当的调节桥式电路交流侧输出电压的相位和幅值，或直接控制其交流侧电流，就可以使该电路吸收或发出满足要求的无功电流，实现动态无功补偿的目的。

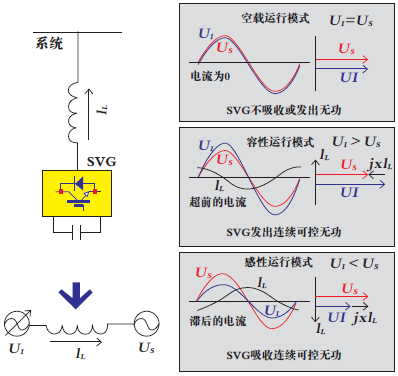

SVG的三种运行状态

由于SVG通过电力半导体开关的通断将直流侧电压转换成交流侧与电网同频率的输出电压，就像一个电压型逆变器，只不过其交流侧输出接的不是无源负载，而是电网。因此SVG可以等效地被视为幅值和相位均可以控制的一个与电网同频率的交流电压源，通过交流串联电抗器接到电网上。

二、  蓄泰科技SVG技术性能

1）SVG由控制系统、变流器等组成，通过控制逆变移相角δ和调制比M，能连续改变逆变输出电压，补偿范围宽，既能实现感性补偿又能实现容性补偿；

2)采用柜式结构，具有安装周期短、运输方便、调试周期短；

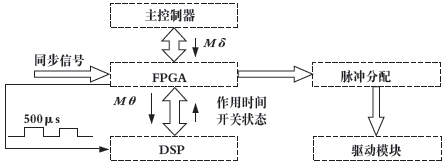

3)控制系统采用全数字化设计，采用DSP+FPGA+CPLD 的硬件模式，能够并行处理大量数据、实时数字运算，运算结果精度高，SVG 响应速度快；

4)逆变装置采用强制风冷散热方式，该种散热方式效率高、体积紧凑，可以充分利用IGBT等元器件的容量；

5)控制系统和逆变器之间采用光纤传输信号，彻底解决高低压隔离问题，避免电磁信号的干扰；

6)保护系统则采用了分级保护策略，将数字保护、逻辑硬件保护和继电保护融为一体，为装置的安全运行提供了有力的保障；

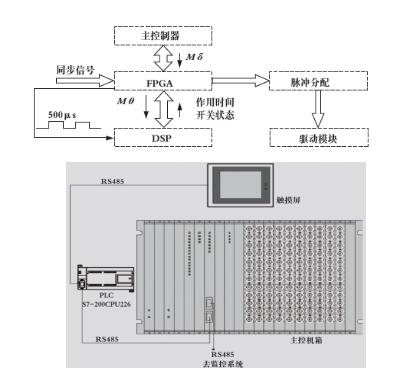

7)监控系统采用工业控制计算机，由多个处理单元组成，通过分层式的结构组成方式实现对多个监控量的采集与监控。控制系统具有多重监控及保护功能，完成在系统各种异常情况下的可靠保护；

8)监控及保护系统通过通讯管理单元与上级自动化系统实现通讯，通讯管理单元主要完成规约转换的功能,这样可以实现远方监视和控制，实现无人值守；可采用包括RS232、RS485、CAN总线和以太网等多种通讯方式。
