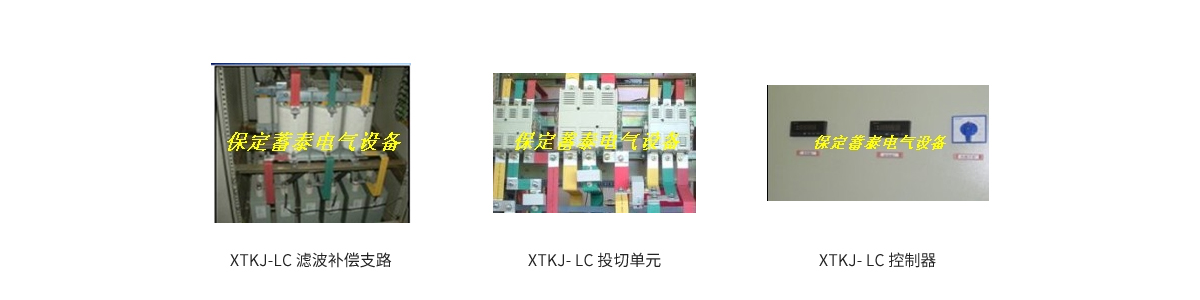

XTKJ-LC I型电力滤波补偿是一种经济型调谐滤波兼补偿设备，由专业设计制造的滤波电抗器、滤波电容器、接触器、断路器等器件组成特定频率的调谐滤波支路，在谐振频率下，XCn=XLn,可对相关谐波形成近似短路回路，对谐波源特征谐波进行有效吸收滤除，补偿无功功率，提高功率因数清除电网谐波污染。装置采用综合保护控制，操作简单。调谐滤波支路采用电脑模拟设计，针对用户实际情况分析计算。

　　应用领域

　　XTKJ-LC I型电力滤波补偿主要适用于用电环境谐波含有量大，整体负荷变化平稳，要求谐波注入达到标准，需要治理谐波补偿无功功率的用户。例如：金属冶炼厂、轧钢厂（冷轧）、塑胶制品厂、金属制品厂、电镀厂、制管厂、化工厂、锯片厂、热处理厂、水泥厂、造纸厂、供水厂、盐化工厂、陶瓷厂、板带加工厂等。

　　主要特点

　　●采用微电脑多任务操作系统内核，抗干扰能力强，计算准确快速。

　　●滤波补偿支路针对用户系统专门设计制造，按需消除特性谐波，如：5次、7次11次等，滤波补偿效果明显。

　　●装置投入，受电功率因数提高到0.95以上，使配电网的线损降低、配电变压器的承载效率增加，优化用电环境，提高电能质量。

　　●采用高性能接触器及综合保护控制系统投切各滤波支路，使设备操作简单安全可靠。

　　●快速检测系统情况，根据系统要求（谐波情况、无功情况）自动或手动投切，实时滤波补偿无功。

　　●装置运行谐波符合GB/T14549-93《 公用电网谐波》

　　●保护功能齐全，具有短路保护、过压保护、过流保护等，运行可靠性高。

　　●改善冲击负载引起的电流冲击，减少电压波动和抑制电压闪变，提高电压稳定性，改善电压质量。

　　●在外部故障或停电时自动退出工作，送电后自动恢复运行。

　　●设备技术先进、调谐准确、可靠性高、维护量小、经久耐用。

　　工作条件

　　工作电压：220V~1000V （-15%～+10%）

　　工作频率：工频50Hz （偏差1Hz）

　　环境温度： -25~+40°C

　　海拔高度： <=2000m

　　环境湿度：相对湿度<=85%（25℃）

　　空气质量：无腐蚀性气体，无导电尘埃，无易燃易爆气体。

　　订货须知

　　负荷电力设备及配电母线一次接线图。

　　负荷电力设备系统状况，如额定电压、电流、容量、功率因数。

　　谐波含量，如电压谐波含有率、电流谐波含有率、电压波动情况等。

　　柜体型号、尺寸与颜色。

　　交货日期   其他要求
