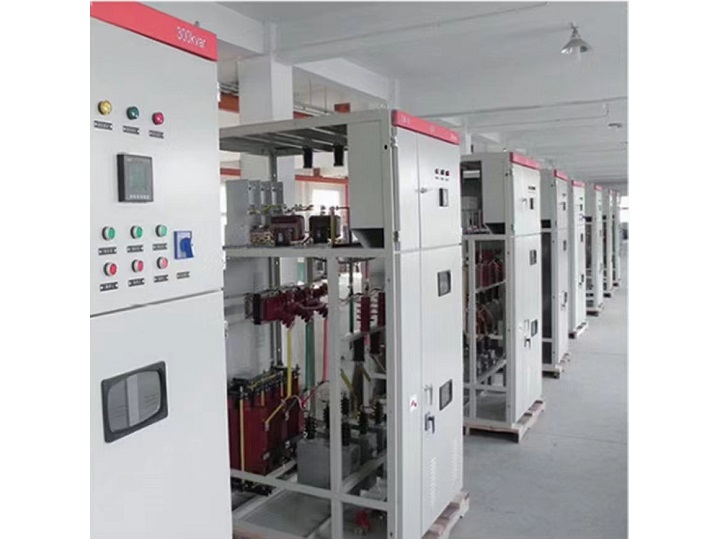

XTKJ-FC II型电力滤波补偿装置主要应用于工频6KV、10KV、35KV需要抑制电网谐波补偿无功功率的电力系统中，设备采用大容量电抗器、电容器、放电线圈组合成滤波补偿回路（抑制谐波补偿无功），调整、平衡电网电压，提高功率因数，降低损耗，改善供电质量。

　　产品特点

　　1、6kV、10kV装置选用真空负荷开关、真空断路器或SF6型断路器来作滤波补偿支路的投切开关。对于小电容量的电容器组，且需分组投切的采用真空接触器，对于大电容量的电容器组应采用真空断路器或SF6型开关；

　　2、装置选用干式空心电抗器或干式铁芯电抗器，用以限制合闸涌流，抑制高次谐波，改善网络电压波形。

　　3、完善的电容器保护功能：电容器安全放电装置，断电后5S内将电容器残压降至50V以下

　　4、根据系统及用户的需要，装置可采用就地控制或主控制室，集中控制，或自动控制等方式；

　　5、装置采用单台电容器熔断保护为主保护，开口三角电压、电压差动、中线不平衡电流保护作为后备保护，此外装置还设有过流、过压、失压保护。这些保护的实现也可以选用较好性能的微机保护监控装置，以实现对电容器继电保护的要求。

　　6、装置采用无重击穿的高压断路器，并装有氧化锌避雷器，以限制投切电容器组时产生的操作过电压；

　　7、本成套装置可以是一个支路(柜)和一个控制器，单独成套，也可以是二至四个滤波支路组共用一个控制器，由内部母排连接后组成一套。

　　工作条件

　　1、环境温度： -25℃～+40℃

　　2、相对湿度：不超过85%(相对环境温度为20℃～25℃)

　　3、海拔高度：不超过1000米(超过1000米用户订货时特别说明)

　　4、环境要求：无腐蚀性气体，无导电尘埃，无易燃易爆气体。

　　5、安装地点：地面倾斜度小于5度，无剧烈振动。

　　订货须知

　　电力系统图、系统短路容量、变压器容量、接线方式等

　　负荷电力系统状况，如额定电压、电流、容量、有功功率及功率因数。

　　谐波源种类特点及谐波含量，如电压含谐波有率、电流含谐波有率、电压波动情况等。

　　需要达到的功率因数

　　结构形式（柜式、构架式）

　　柜体尺寸与颜色

　　安装地点（户内、户外）

　　交货日期
